机电图纸包含哪些基本内容？机电点位图到底是什么？小编就要为大家分别道来了，希望可以帮您涨点相关知识！

机电图纸包含哪些基本内容？

先来看看一个项目中的机电图纸包含哪些内容：

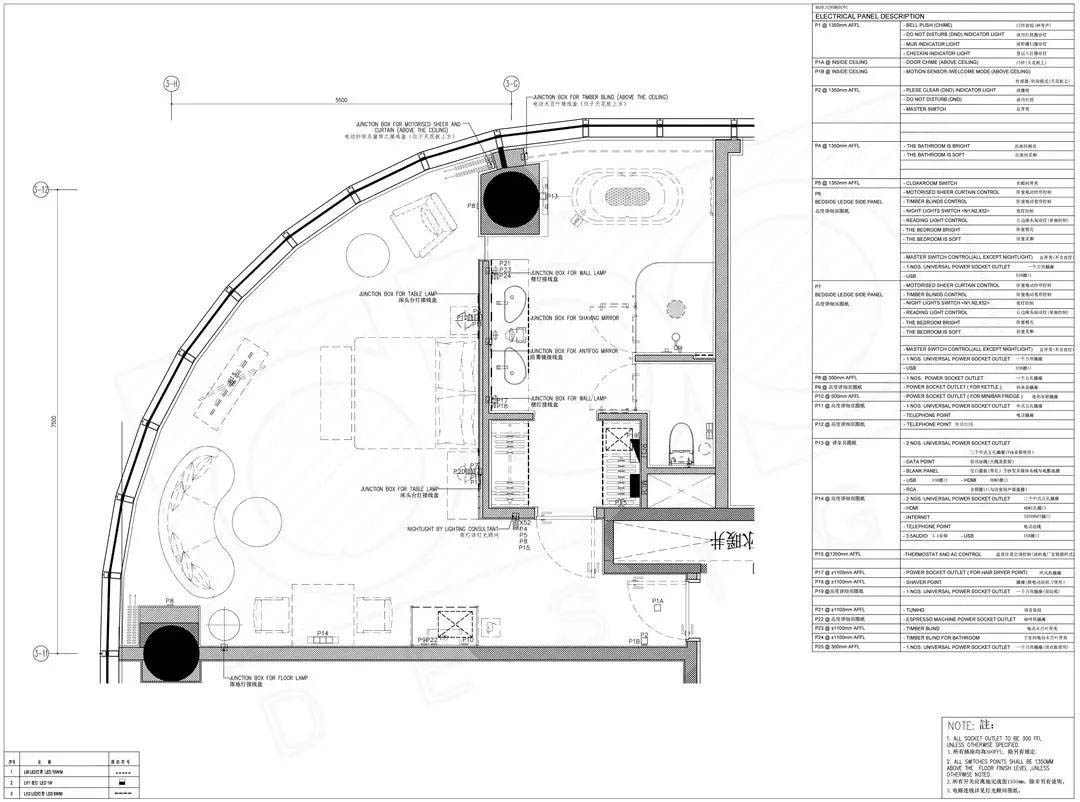

某酒店客房机电图纸

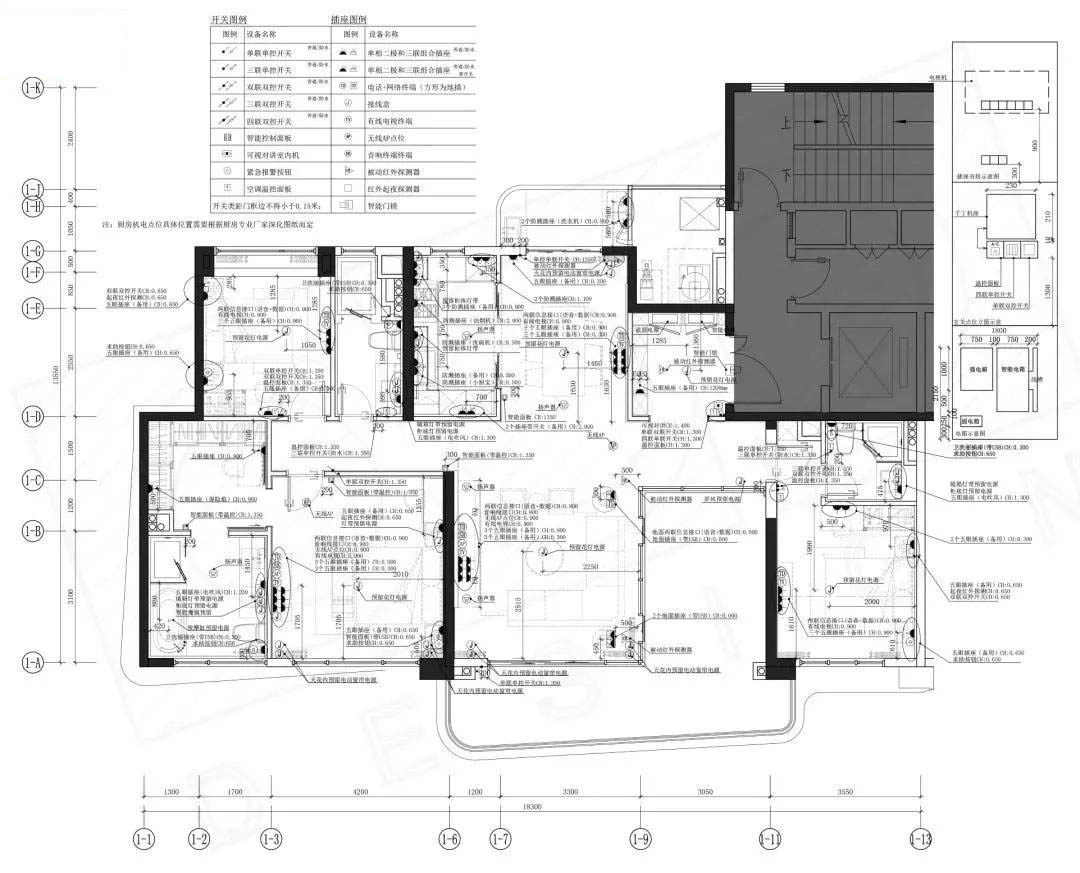

某别墅项目机电图纸

从图纸上可以看出，机电点位图纸包括分包给各专业（厨房，洗衣房，灯光）协同完成的机电部分，和顶面综合天花上的机电点位，还有在平面立面地坪中显示的电气机电点位。

需要注意的是机电点位图作为装饰方并没有资质出具，要由专门的机电专业进行深化，然后由装饰方提取需要的机电末端点位显示在平面、立面和地坪上。

就像综合天花图的纸绘，作为设计方，在设计范围内，同各专业协调综合，以达到优化图纸的作用。所以作为装饰设计方，对机电点位图最需要了解的是电气部分，而电气工程分为强电、弱电、消防电气。

强电、弱电和消防电气？

1、在机电图纸中需要注意哪些强电设备呢？

强电一般是指交流电电压在24V以上的电气设备，如家庭中的电灯、插座等。

电压在110V~220V的家用电气，如照明灯具、电热水器、取暖器、冰箱、电视机、空调、音响设备，预留电源等用电器均为强电电气设备。

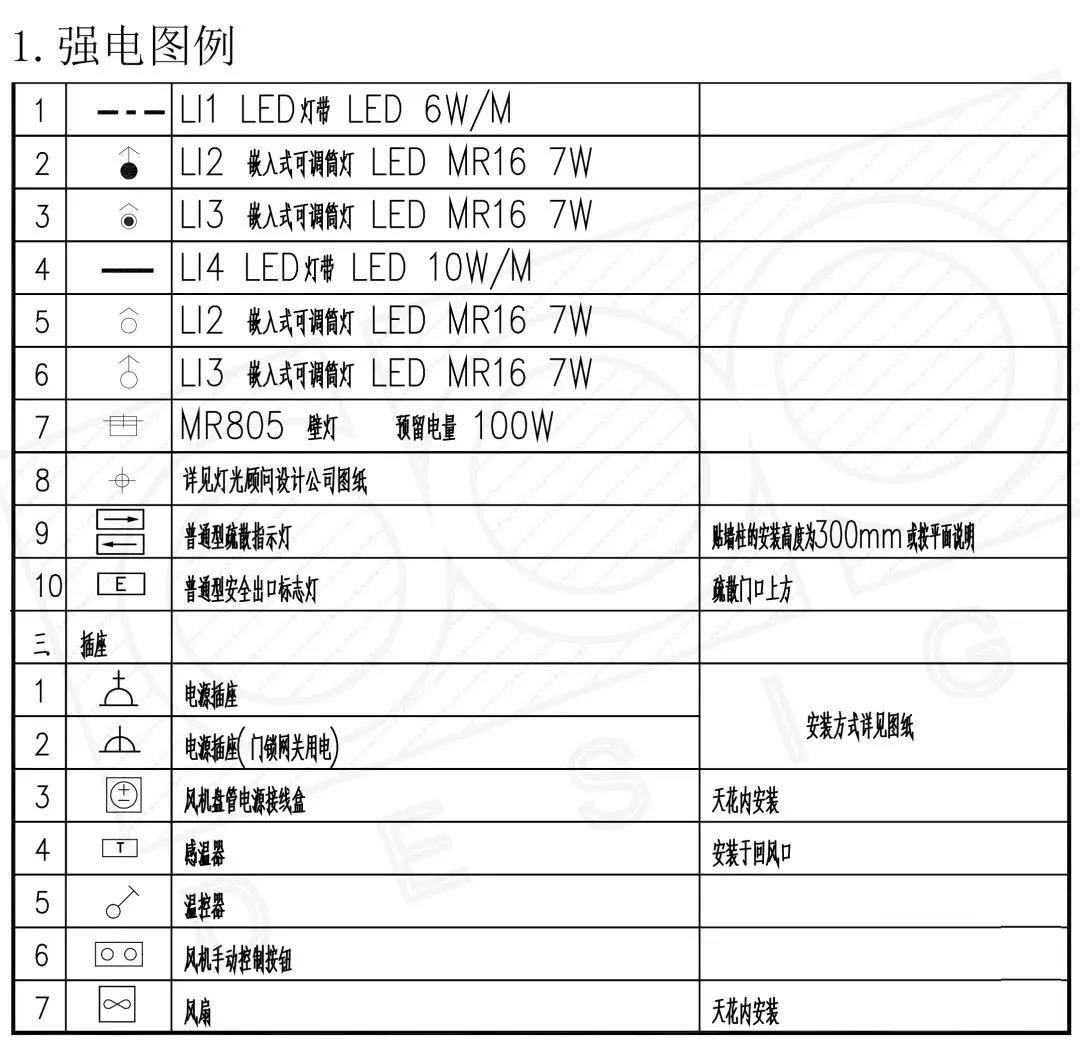

强电部分图例

插座和预留电源是根据功能放置，需要注意的就是要充分了解项目的设备提资和需求，最好有设备选型表，如果没有选型，则需要甲方提出需求提资，才可以展开相应工作，如下表格：

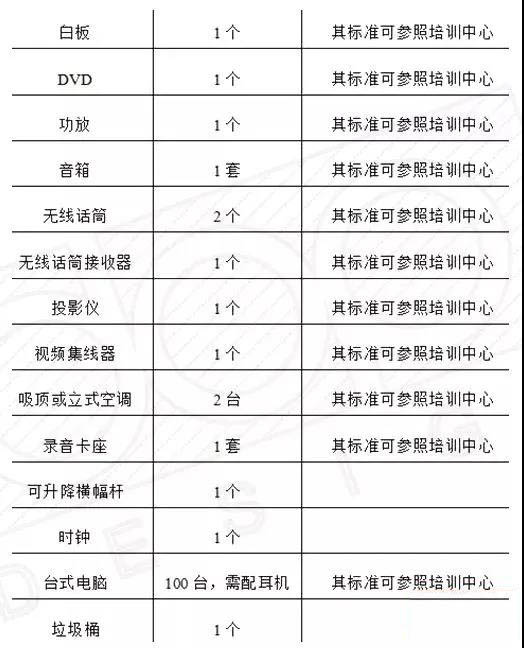

需求提资

2、弱电设备是什么？

弱电一般是指直流电路或音频、视频线路、网络线路、电话线路，直流电压一般在24V以内的家用电气。如：

电话、电脑、电视机的信号输入（有线电视线路）、音响设备（输出端线路）等。

a、处理对象

弱电的处理对象主要是信息，即信息的传送和控制，主要考虑的是信息传送的效果问题，所以，又叫智能化线路。

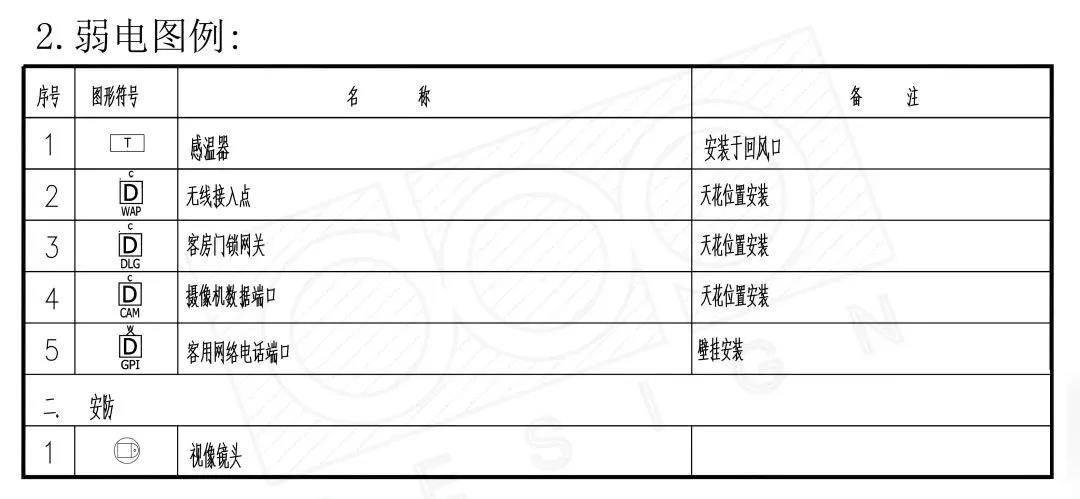

弱点部分图例

b、智能化线路包括的系统

①门禁系统：刷卡器、解锁按钮；

②会议系统：VGA、TV；

③网络系统：网线电话插座、Wi-Fi；

④音箱系统；

⑤调光系统；

⑥监控系统；

⑦人脸识别系统；

⑧安防系统；

⑨能源控制系统等；

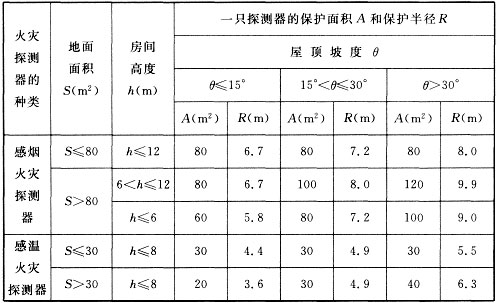

3、关于消防电气需要了解哪些内容？

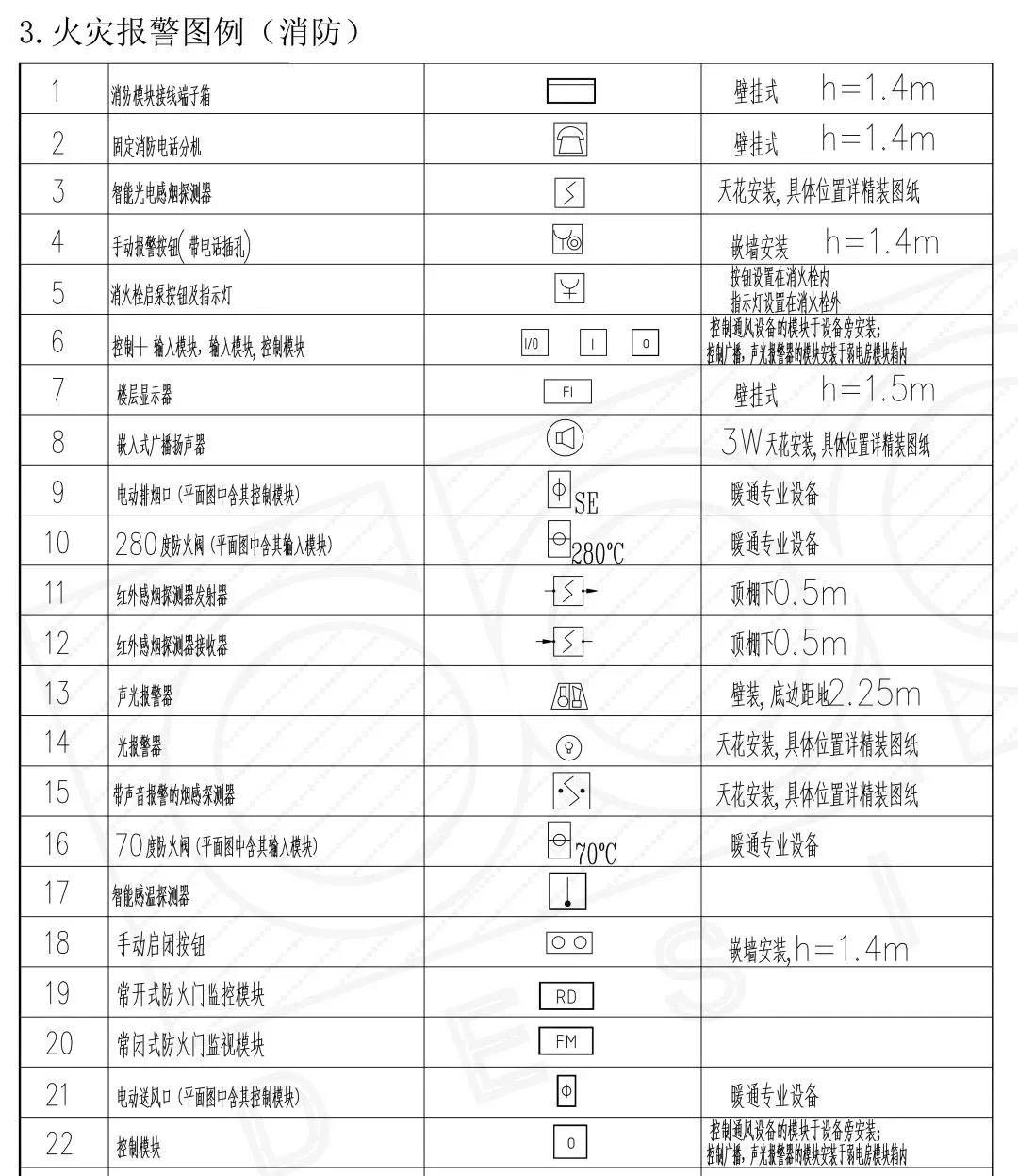

消防电气图纸设备部分图例

消防用电设备包含：消防警铃、火灾手动报警、应急照明、疏散指示和逃生标志、防火卷帘控制盒、排烟风口手动执行机构等。

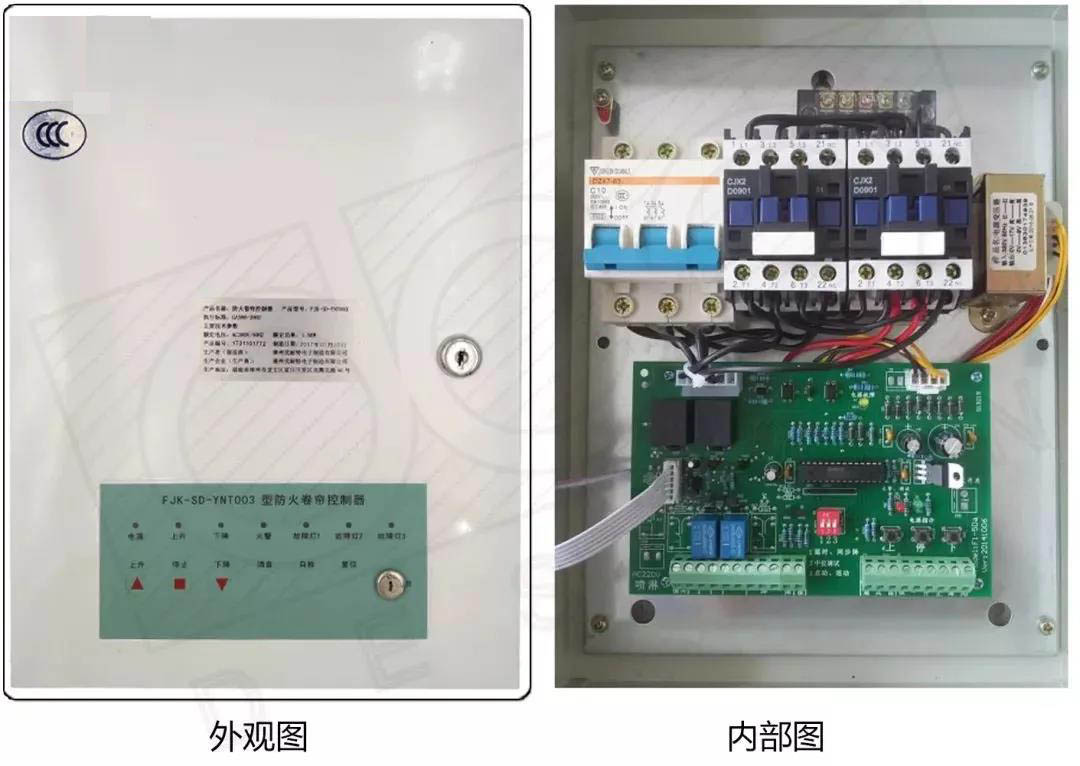

△消防卷帘控制器

其中，需要特别注意防火卷帘和防烟功能所需要的电控设备的点位设置，如防火卷帘控制器、自动挡烟垂壁控制器等。

因为作为设计方，在设计的时候总是习惯性将它们隐藏起来，但是对于消防报审来说，这是绝对不行的，所以，我们只能将它调整到不那么影响装饰效果的地方。

一次机电、二次机电设计



1、什么是一次机电，什么是二次机电？

以酒店设计为例：酒店室内设计往往周期较长，而且对施工品质要求很高，而室内设计部分往往按照各功能区来展开，因此，往往会导致当所有的室内设计完成后，再进行机电系统的施工图纸，那么，设计周期必然会延长，影响现场的工程实施周期。

所以，在酒店项目中会将机电部分细分为一次机电和二次机电，目的是缩短前期机电施工周期，加速整体项目的建造效率，进而降低项目的成本。

一次机电、二次机电的具体区别如下：

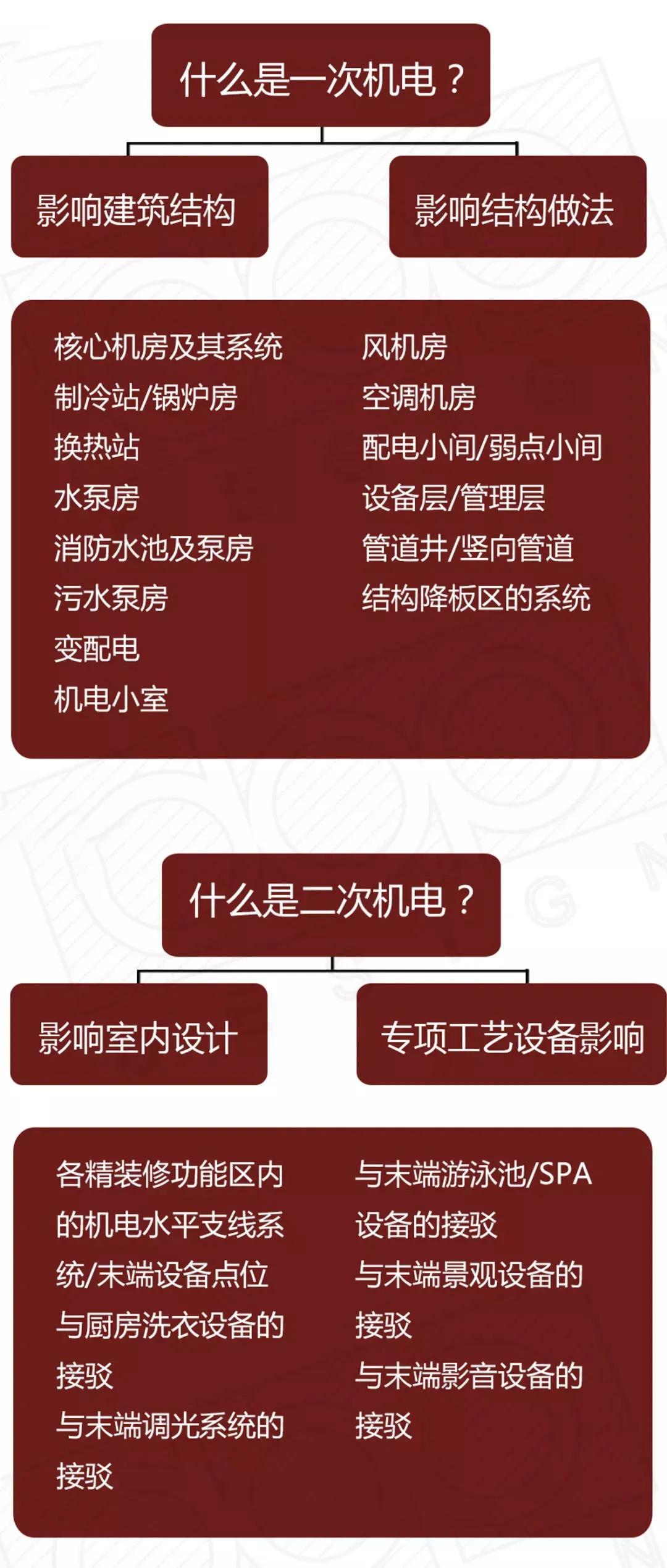

一次机电和二次机电图解

作为室内设计师，看机电图的时只需要关注二次机电的点位即可。如果大家还不明白的话，咱们换一种说法：“在建筑管井里面和非装修区域里面的所有机电设备，都属于一次机电，而只要出了管井和非装修区域，能看到的机电设备全部属于二次机电”。

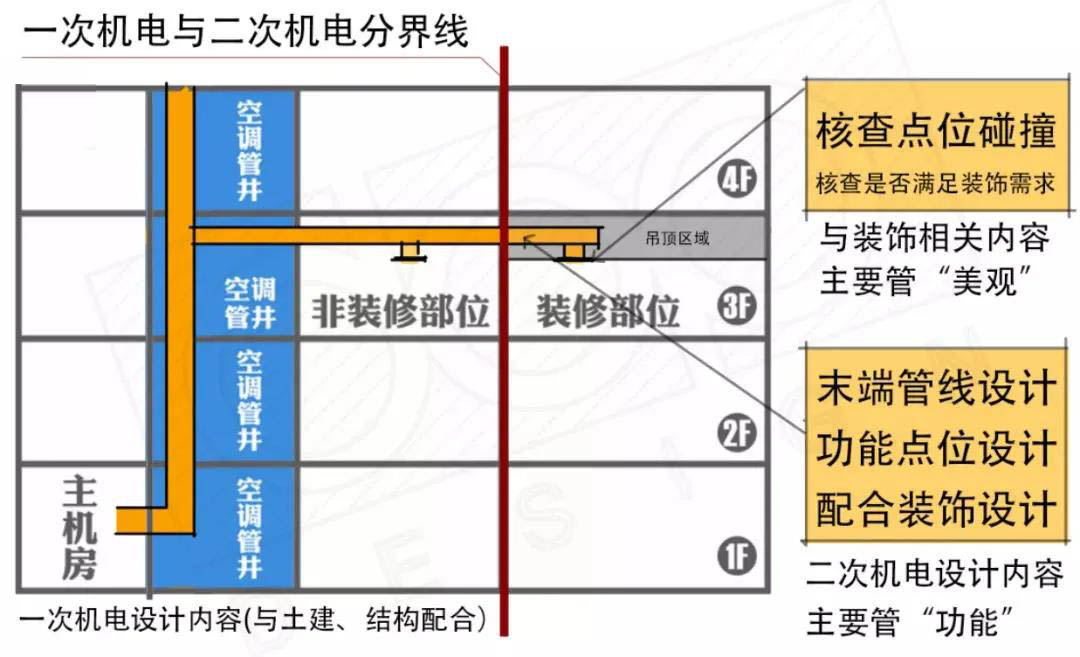

一次机电与二次机电的分界线

2、装饰设计开展过程中，都有哪些专业顾问要参与进来？

在中大型的设计项目中，必然会涉及到二次机电的相关问题，大家要清楚的了解项目阶段以及所需要哪些专业顾问来配合设计，更重要的是，在甲方面前也能有的放矢的根据进度款以及合同的界面进行设计人力资源的调度与安排，合理的与甲方周旋。

大家可以通过下面这个表格来梳理下：

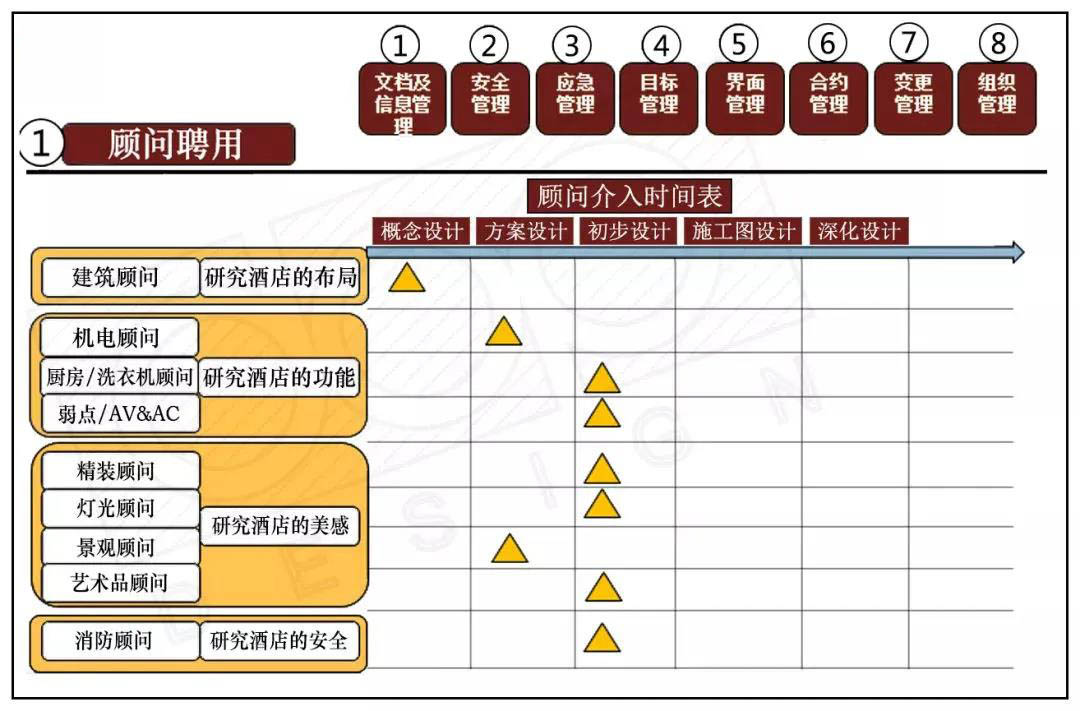

机电各专业协调进度表

PS：装饰设计中二次机电设计的重点协调环节集中在设计师与机电顾问、弱点顾问、灯光顾问室内设计顾问之间的配合衔接等。

机电点位图的把控要点

1、所有点位要标注说明、定位尺寸标注、高度标注

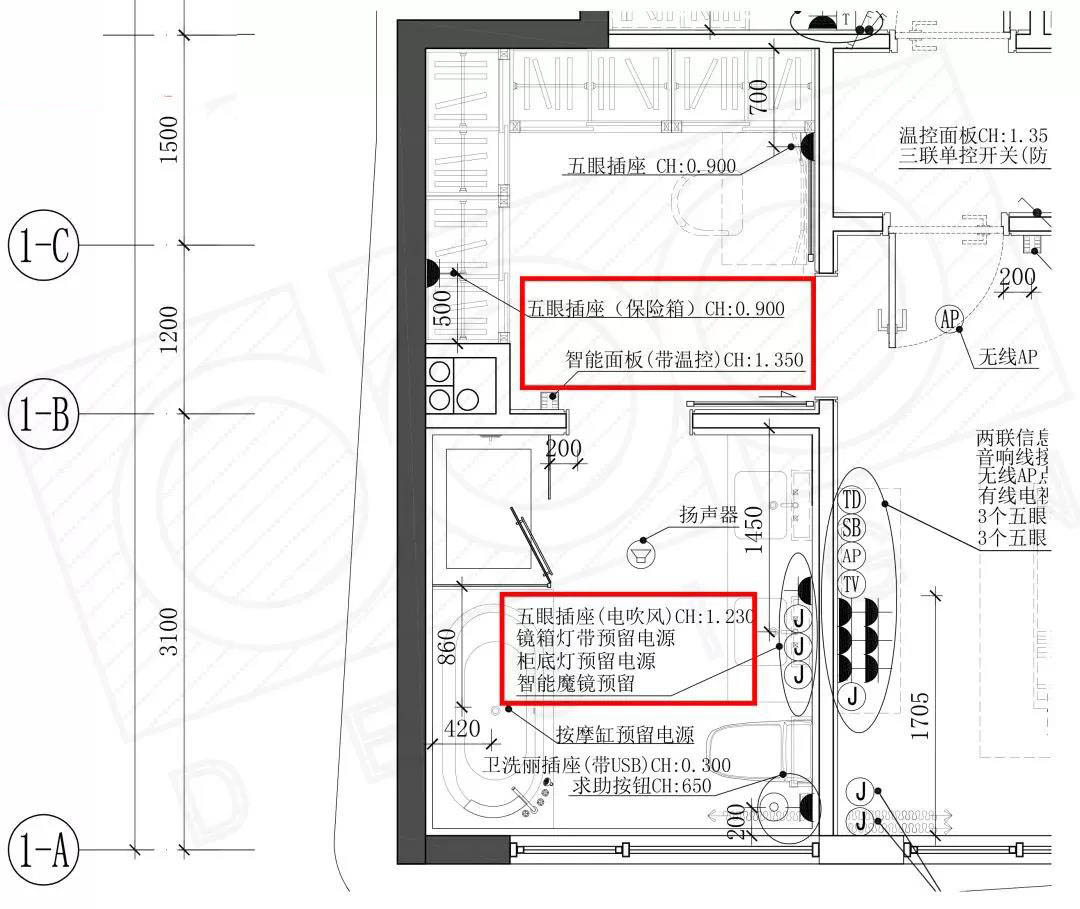

△插座点位图局部

前面大家知道了装饰设计方是不具备出具电气图纸资质的，所以在将机电图纸点位叠加成装饰施工的机电点位图时，要反复核查设备表、标注说明、尺寸定位、高度标注是否明确等。

同时要检查机电点位的平面显示是否与立面的造型有冲突，出现冲突及时同机电方调整，如果在点位调整不了的情况，需要装饰设计方调整设计。

2、在充分了解项目提资要求下，做相应点位布置，或者提供设备选型表，或者需求表等提资。

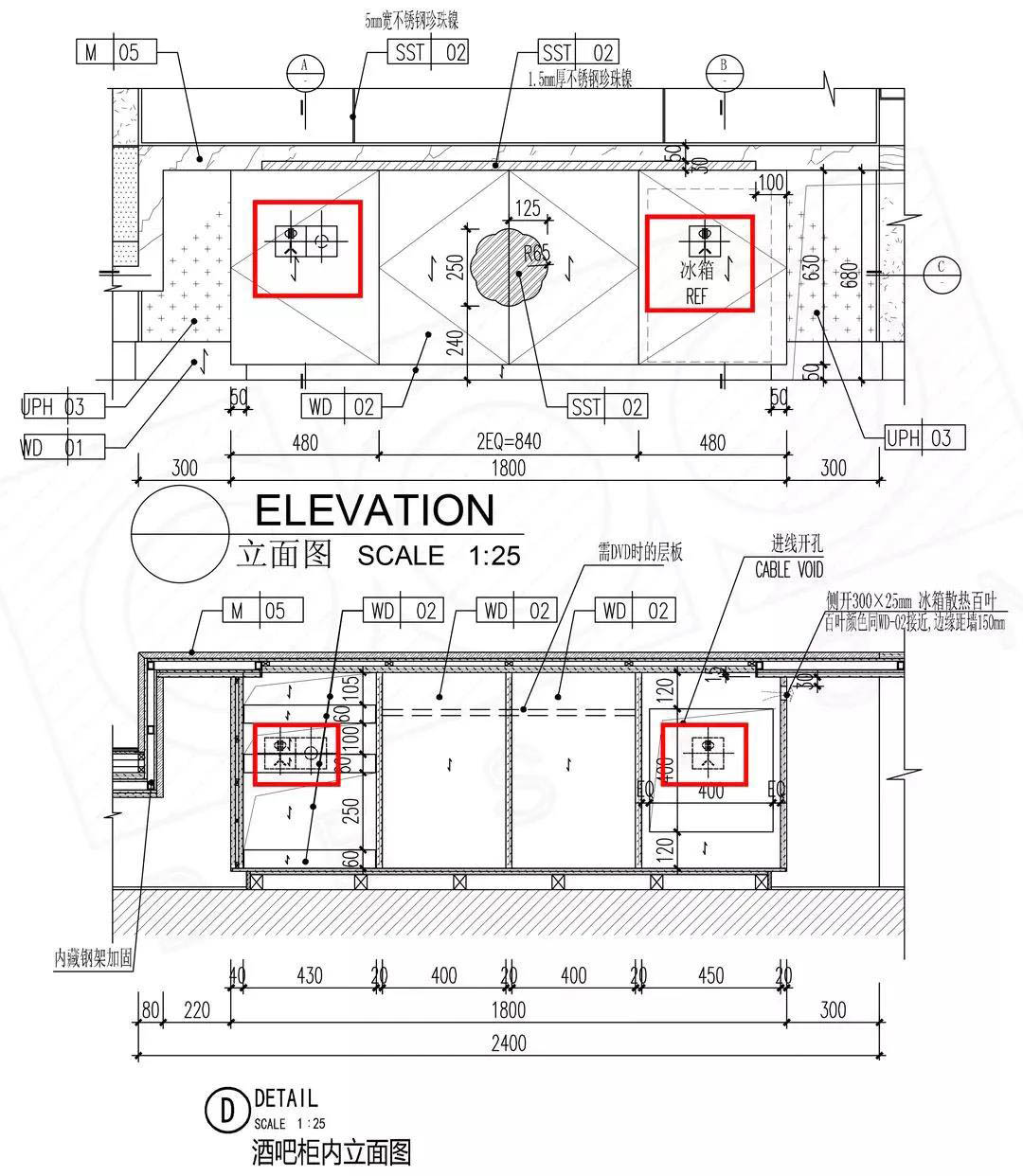

酒店酒吧柜局部图

像图中案例，酒店客房的吧台冰柜饰面、样式都已经有了，依然要和甲方确认吧台上需要放哪些设备：咖啡机、制冰机、软饮机、小冰箱、电磁炉、洗碗机、饮水机等。这些点位都是要根据设备的位置放置插座的，需要多少设备，留多少电源的。

Ps：江湖经验，预留插座时，在满足现有设备插座的基础上，最好再增加1~2个备用插座，切记。

3、明白预留插座和预留电源之间的差别？哪些设备会需要预留电源？

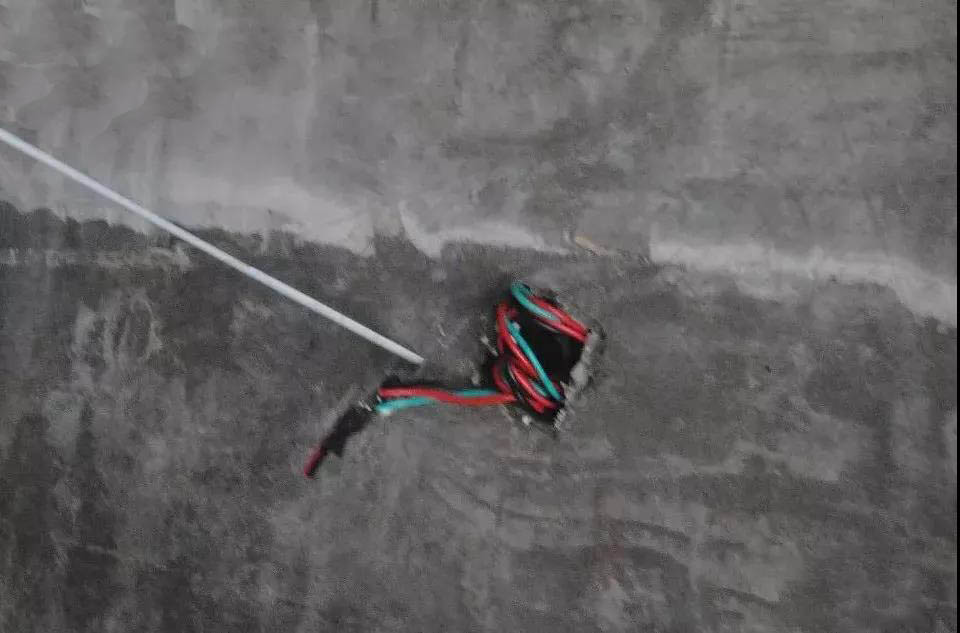

预留电源线头

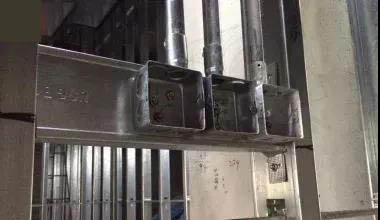

预留插座底盒

如上图所示，插座点位和预留电源是2个概念，而恰恰是这两个简单的概念，让很多设计师摸不着头脑，导致后期出现很多问题。

因此，绘制机电设备预留的插座点位前，一定要先弄清楚，这些设备到底需要预留插座，还是需要预留电源线头。若机电设备要求预留插座，图纸上则需表示插座面板，同时需要对面板进行定位。若设备要求预留电源线头，则无需表示插座面板。

常见需预留电源的设备

最常见需要预留电源设备如：投影幕、音箱、小便斗马桶水龙头的感应器、烘手机和一些固定安装的设备，比如商场的查询机等。
