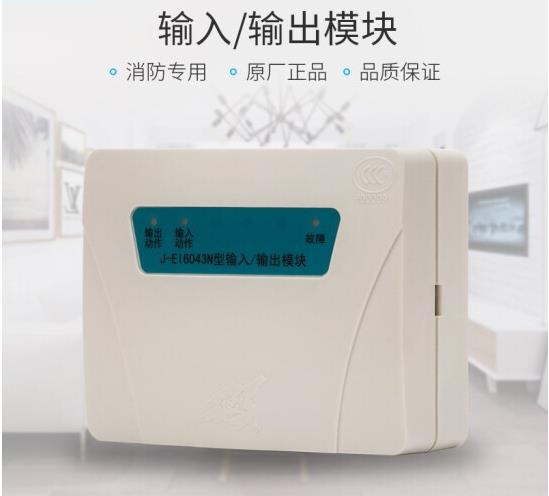

输入输出模块
点击量：发布时间：2020-11-18 13:34
电子编码，在线编址，自动登录，安装调试方便。
输入、输出端口可单独编程，分别使用，亦可组 合使用。
可检测设备侧信号输入线短路、断路故障。
可检测24V断线故障。
新型插拔式结构，安装、接线方便。外形及安装尺寸主要技术指标
使用环境温度：-10℃～+50℃
使用环境湿度：＜95%RH(不凝露)
总线工作电压：24V脉动电压
线制：两总线(无极性)
24V电源：DC24V±1015%；DC24V电源(无极性)
监视电流：＜0.35mA(总线)；＜1.0mA(DC24V)
总线长度：≤2000m
动作电流：＜2.0mA(总线)；＜25mA(DC24V)
负载电阻：1/4W 47kW
继电器触点：一组常开常闭, DC30V/5A
外壳防护等级：IP30

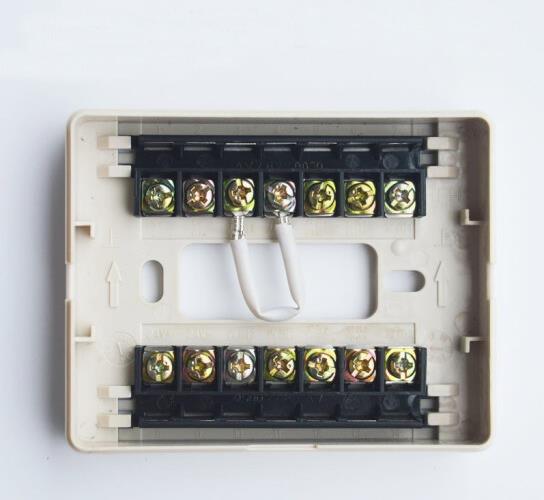

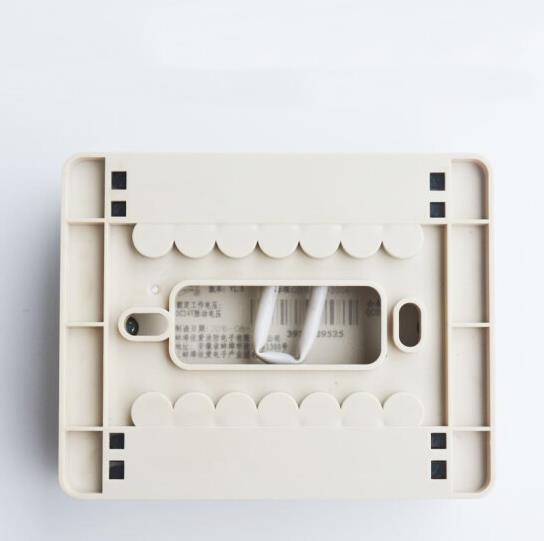

安装与接线安装：输出模块一般安装在受控设备附近，也可集中安装于模块箱内。安装模块时，先用M4螺钉将底座固定在DH86预埋盒上，接线完毕后，将模块扣合在底座上。
接线：不可直接控制交流强电，应通过中间继电器转换！
模块的“动作返回”端应接设备的无源触点，不能接有源信号！

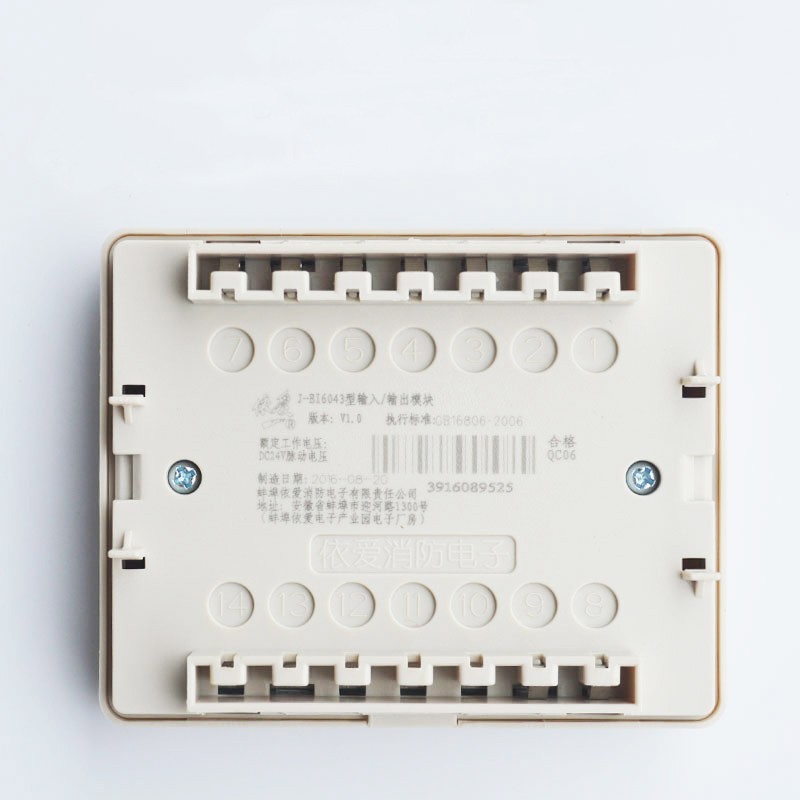

S+和S-接系统总线，无极性连接。“常开1”、“公共1”和“常闭1”对应内部继电器的一组触点；“返回1”应并接47kΩ负载电阻，若返回端需连接外部设备，则将相应的负载电阻移至外部设备处并接。
