防火门监控系统工作原理（转载）

防火门系统是从报警系统独立出来的一个系统，信号线单独走线。

常闭门模块不需要电源线，常开门才需要电源线，不过电源线可以与报警系统电源线共用，但是必须考虑防火门系统可能造成报警新系统电源系统过载问题，必要时应考虑现场增加电源盘。

一、首先说下常开与常闭防火门的区别。

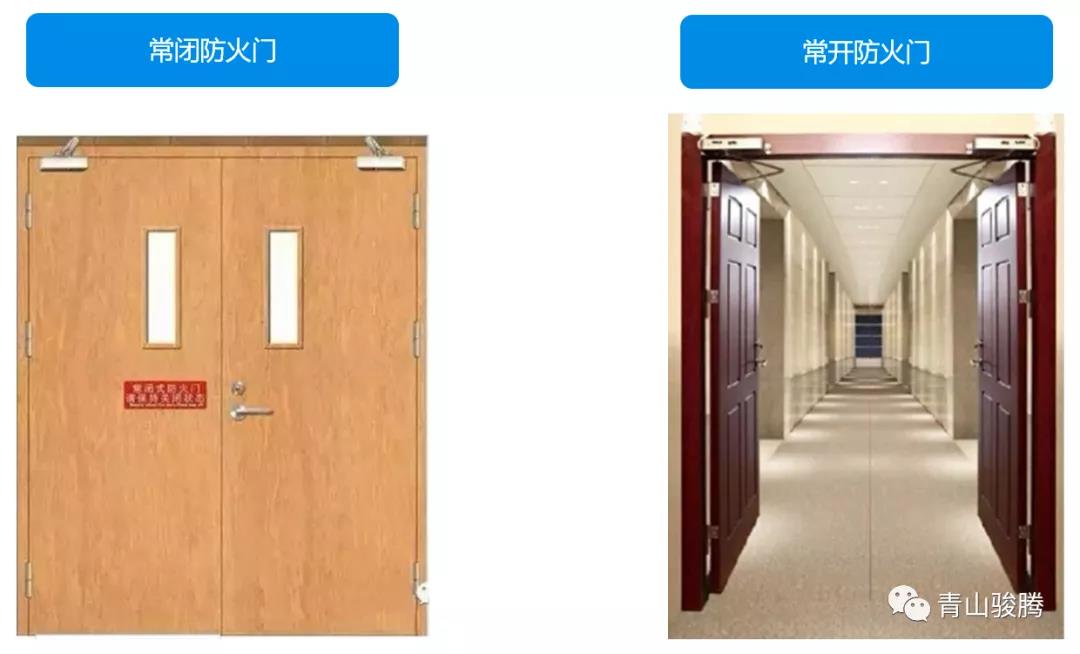

1、状态不同

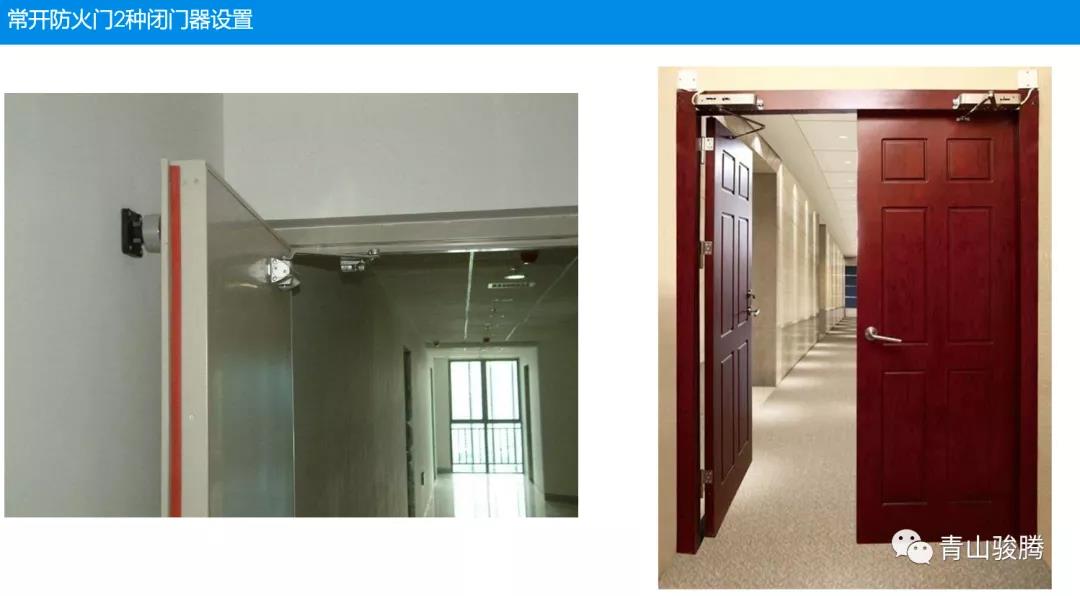

常开式防火门就是平时经常开着，只有火灾时才会由控制系统自动关闭。一般用在公共场所的通道或走廊上。

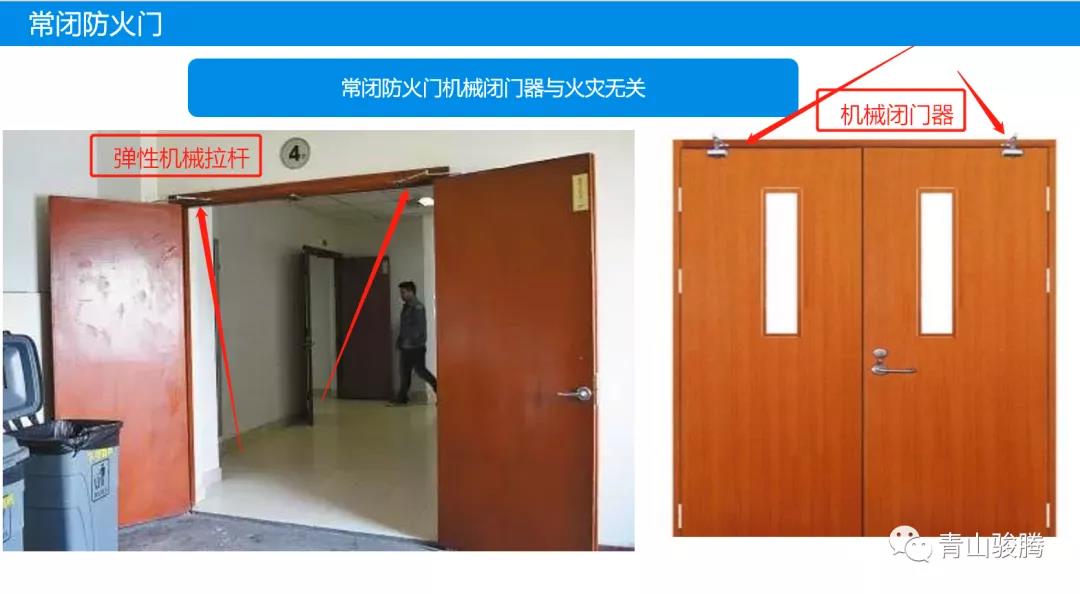

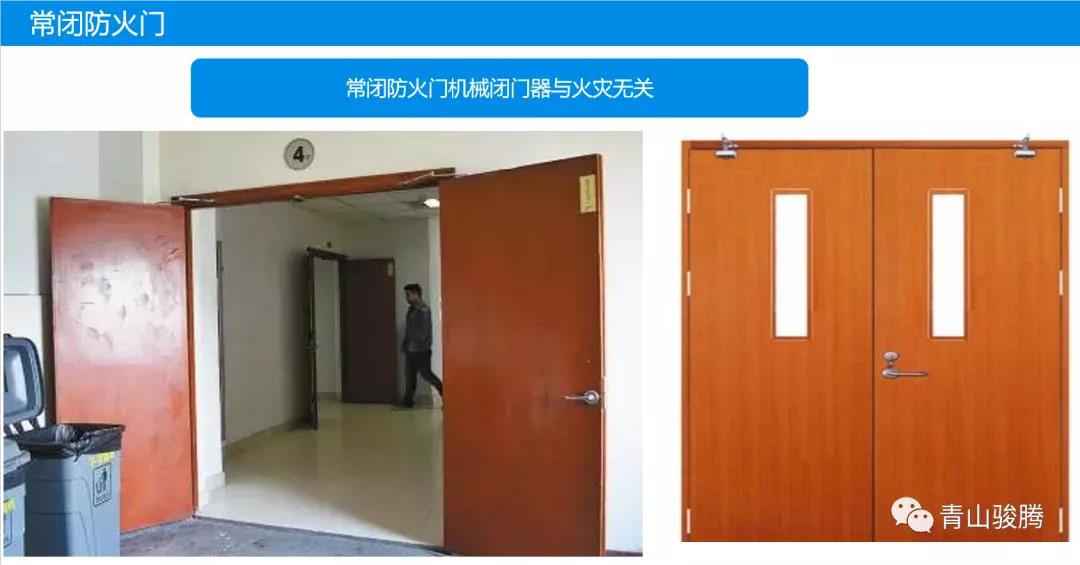

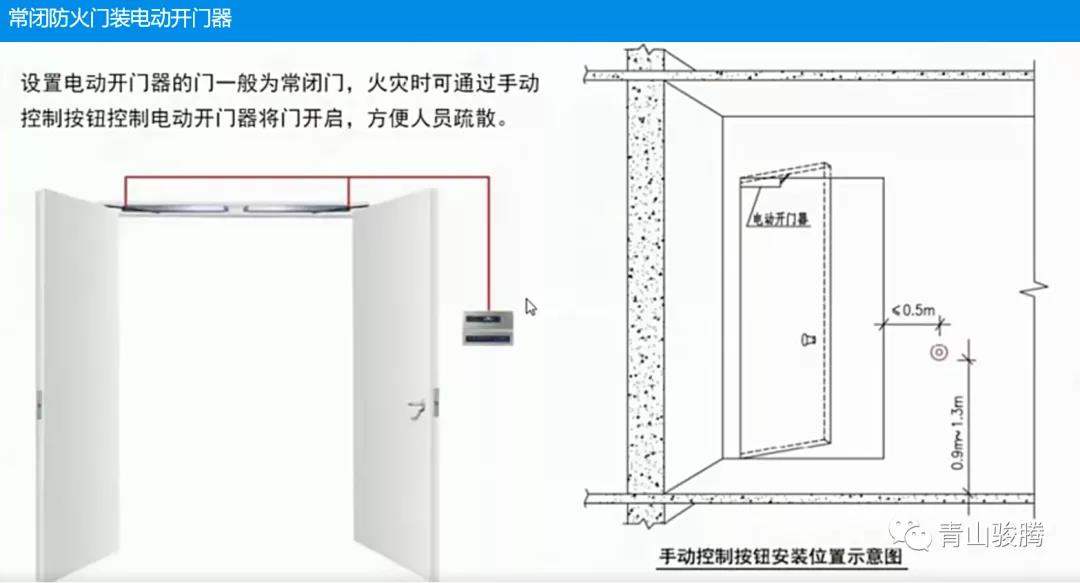

常闭式防火门是正常情况下和发生火灾的情况下都处于关闭状态，有人员走动时需要推开，这样就起到了隔烟隔火，阻止火势蔓延的作用。

2、价格不同

常开式防火门价格较高，系统化强。常闭式防火门价格相对低一点。

3、组成不同

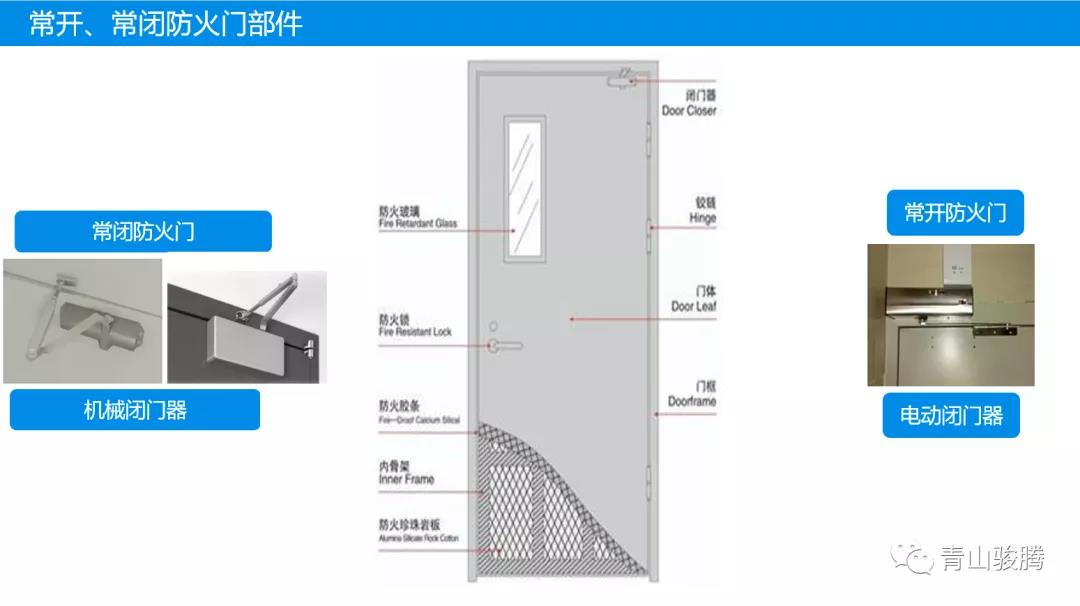

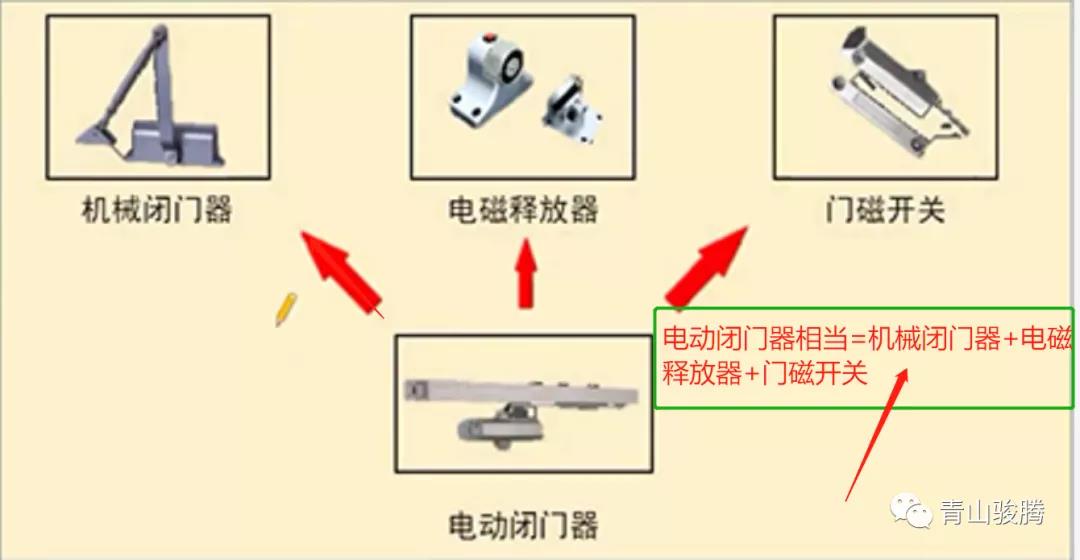

常开式防火门由门扇，门框，闭门器，密封条，释放开关等部件组成，常闭式防火门除以上部件外还装有顺序器。

4、控制方式不同

常开式防火门由防火门释放开关控制，电动式的。而常闭式防火门不需要设置电动自动控制，主要用闭门器，顺序器进行关闭，即机械式的。有的常闭防火门仅仅装一个机械闭门器，我目前住的小区就是这种设计，而有的现场设计常闭防火门带一个模块，通过门磁开关接通与否，来反馈给防火门分/主机处于的开（闭）状态，只连接一个信号线。

二、常开与常闭工作原理图解

1、常闭防火门

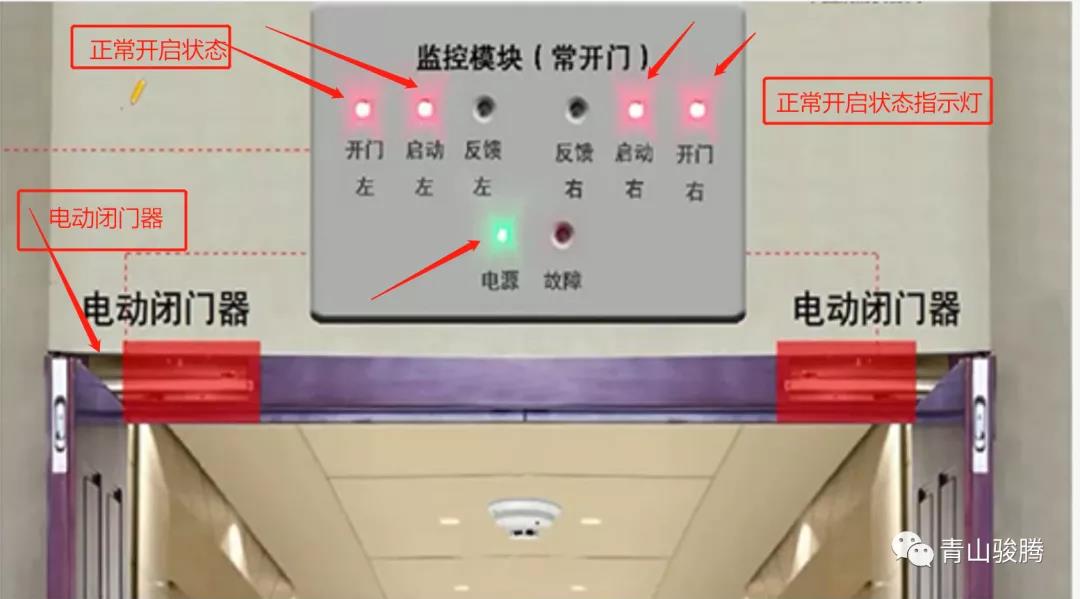

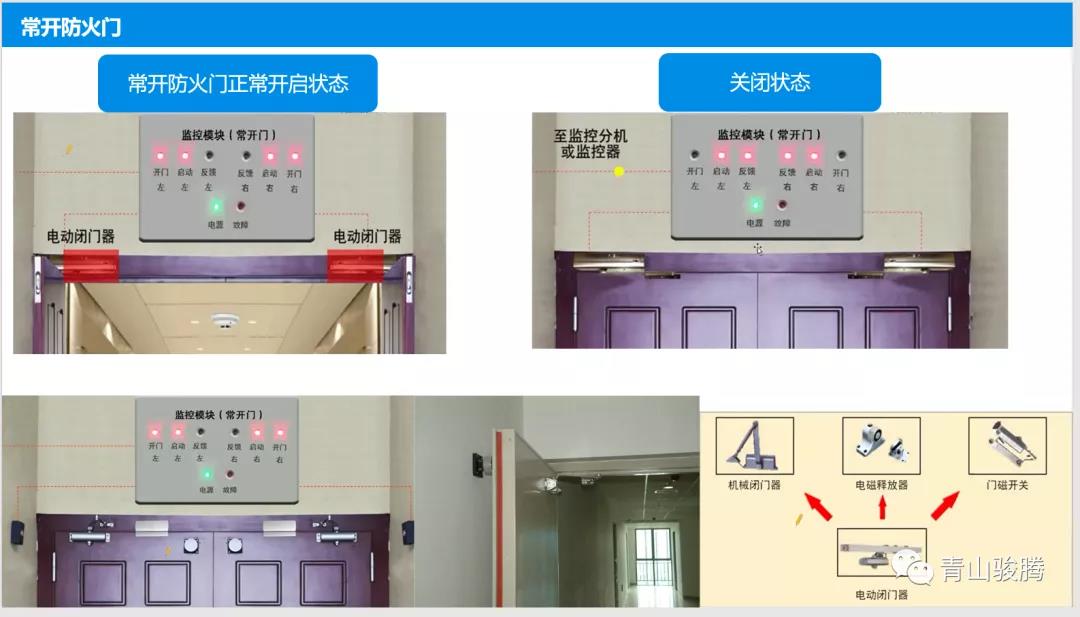

2、常开防火门正常开启（工作）状态

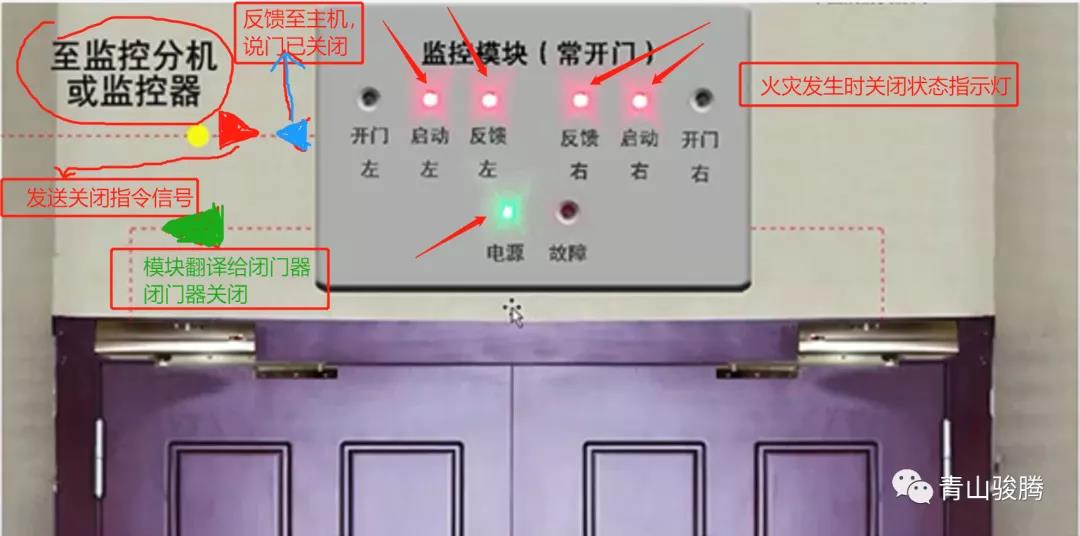

发生火灾关闭状态图解

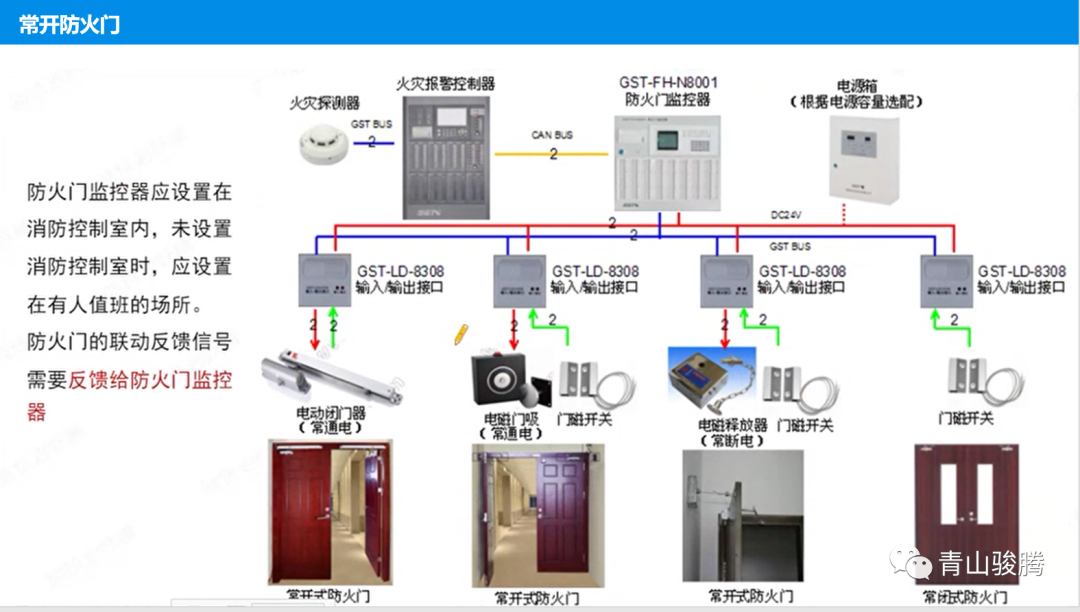

三、常开防火门的联动图



常开防火门的模块为输入输出模块，就是说它不仅接受监控器/监控主机的命令，并且执行完命令把信息反馈给监控器。所以需要输入（英文为in）和输出（英文out），需要信号线和电源线。

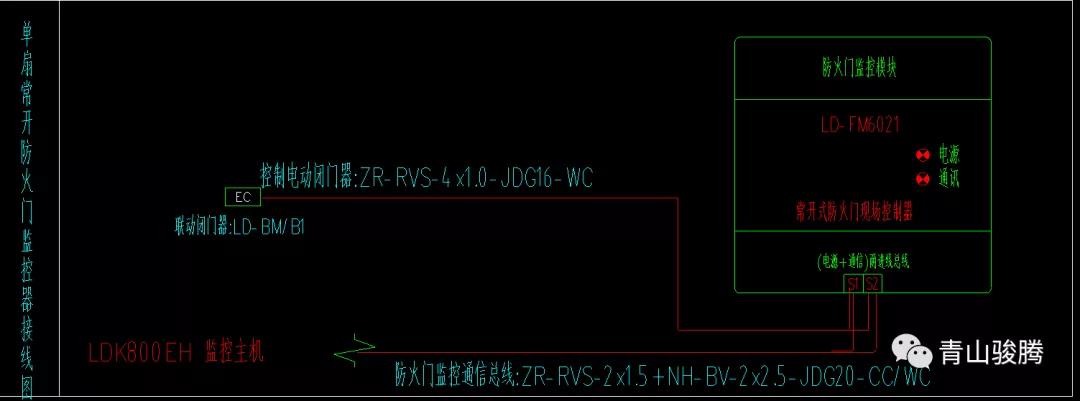

图纸一般显示如下：



四、常闭防火门FM6022模块与常开LD-FM6021模块

首先通俗的说一下模块是什么玩意吧，我的理解是模块就是一个翻译转换的作用，是一个沟通的桥梁。

因为一般现在控制主机与现场设备并不是一个厂家的，比如火灾自动报警系统监控主机是利达、海湾的，而水泵风机防火卷帘等这些设备是其他牌子的，那他们就沟通不了，比如你和老外沟通，你们互相交流都听不懂，为了能听懂得配个翻译器，所以模块也就是这个作用（仅代表个人理解，如有不同观点，欢迎大家与老赵我探讨哦！）。

所以为了给这些设备交流沟通发号命令，模块这玩意就起到了决定性作用，例如发生火灾了，感烟感温探测器发送信号给报警主机，主机接收到信号判断之后，发出指令给防火卷帘模块，说你给我降到距地1.8m高，然后就发送一串代码给模块，模块接收到代码，这就是模块中输出（out）的作用，模块这货判断是要卷帘门下降，那么就把这个信号翻译给卷帘门，卷帘门就下降了。

卷帘门下降到指定的高度之后，就是命令执行完毕了，模块就把这个信号通过信号线反馈给报警主机，说洞妖洞妖命令执行完毕。这个就是模块起到的输入（in）作用。

为什么防火卷帘门需要2个单输入输出模块或者一个双输入输出模块呢？这次我就不说了，改天老赵再详细说说其中的原理吧。

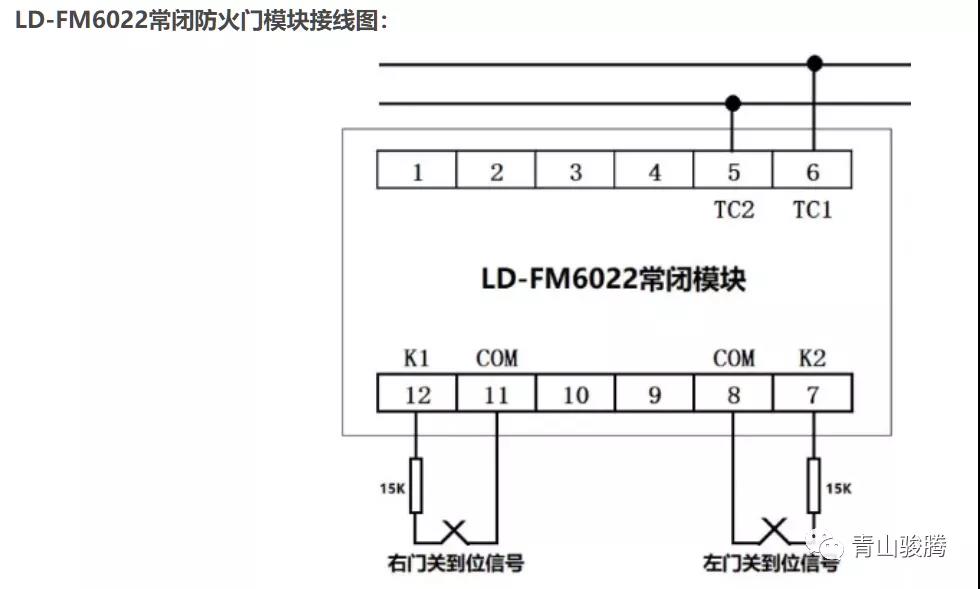

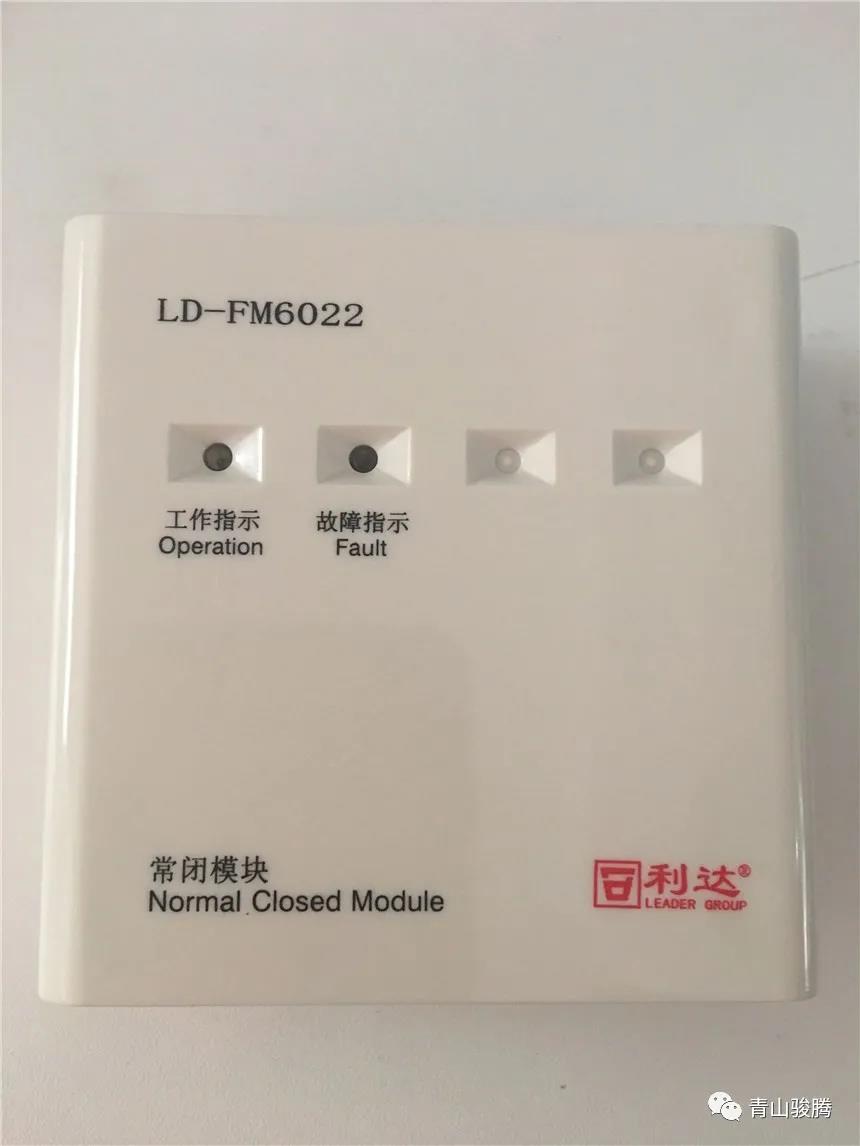

1、LD-FM常闭防火门模块

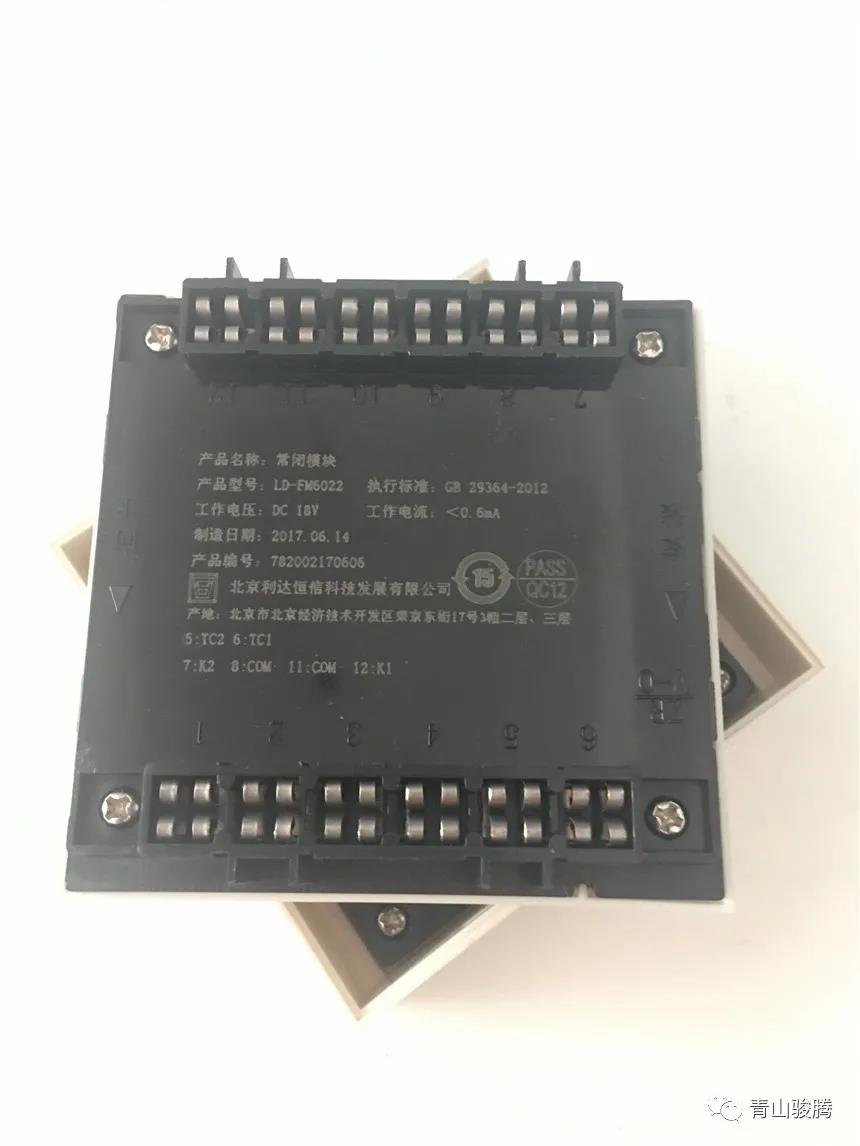

LD-FM6022常闭防火门模块设置

类型设置：

按编码器“类型”键；选择“E/L”读写；默认“59”为双门，“60”为单门；单门时使用“K1、COM”这对端子。

匹配电阻检测设置：

按编码器“类型”键；选择“7/9”读写；默认“3”为检测匹配电阻，“2”为不检测匹配电阻。

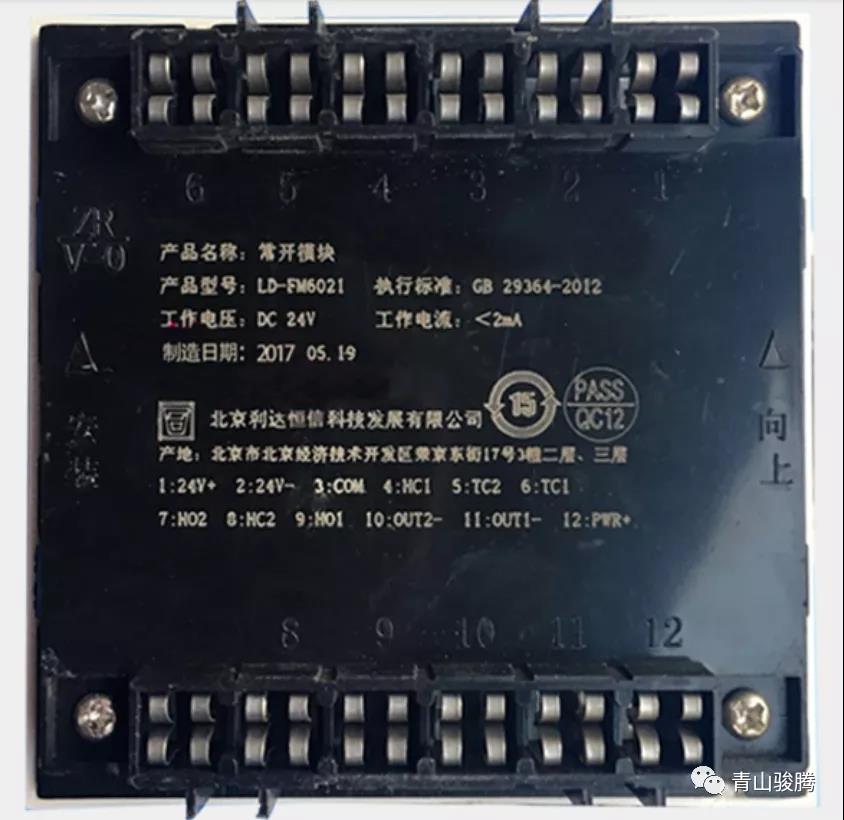

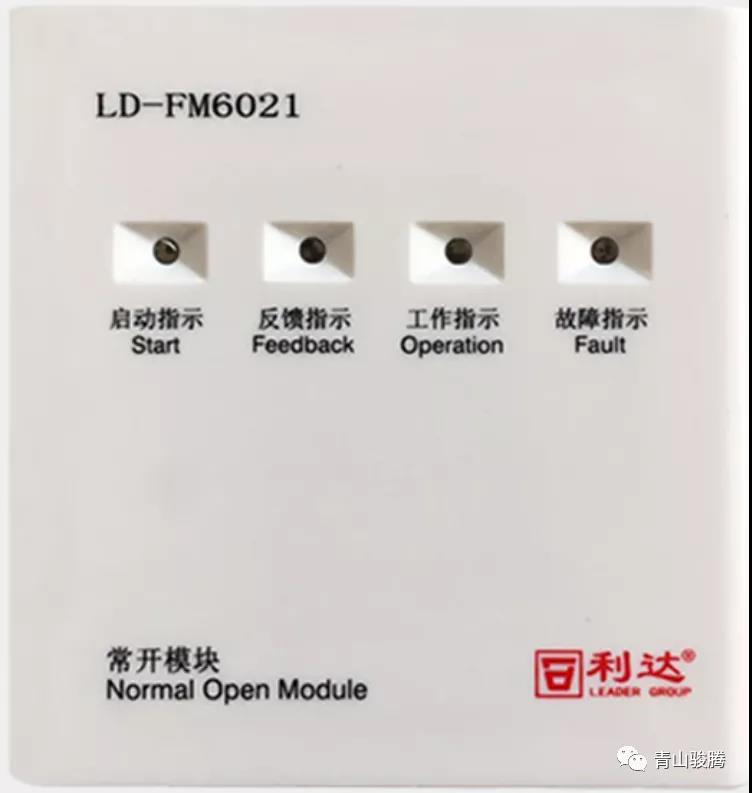

2、LD-FM6021常开防火门模块及接线



LD-FM6021接线

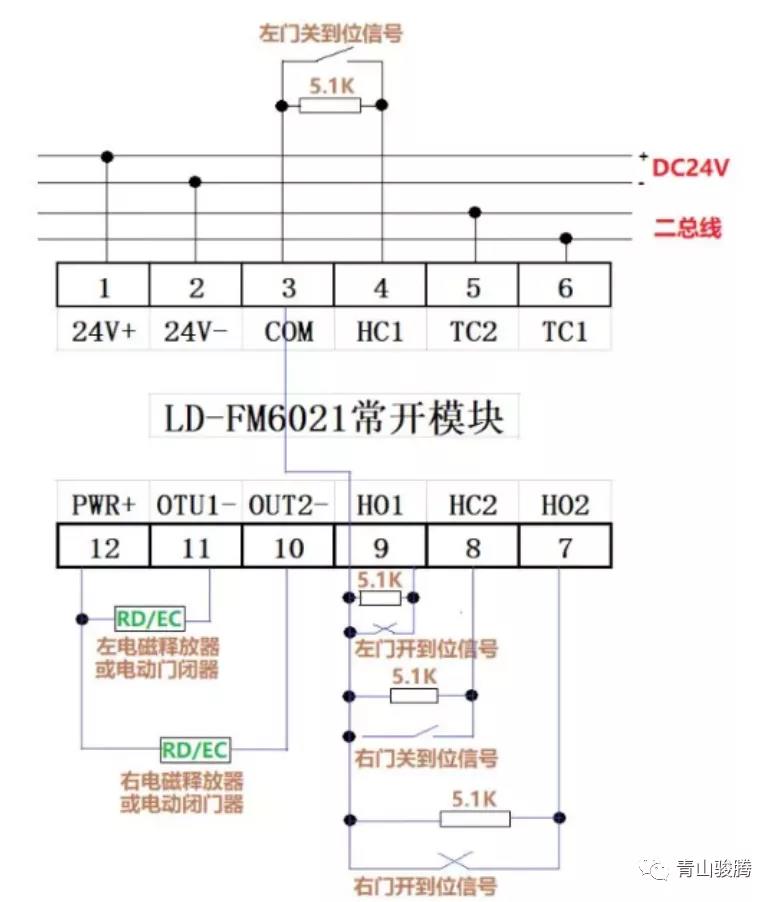

LD-FM6021常开模块接线说明：

1、2接电源24V，有极性，1接正极、2接负极

5、6接信号线，无极性

11、12端子接左电磁释放器或电动闭门器

9、3接左门开到位信号，远端并接5.1KΩ电阻

4、3接左门关到位信号，远端并接5.1KΩ电阻

12、10端子接右电磁释放器或电动闭门器

7、3接右门开到位信号，远端并接5.1KΩ电阻

8、3接右门关到位信号，远端并接5.1KΩ电阻

可接双门/单门，单位接标注为1的端子（12、11、9、4、3）；双门时，右门比左门延时6秒启动。
